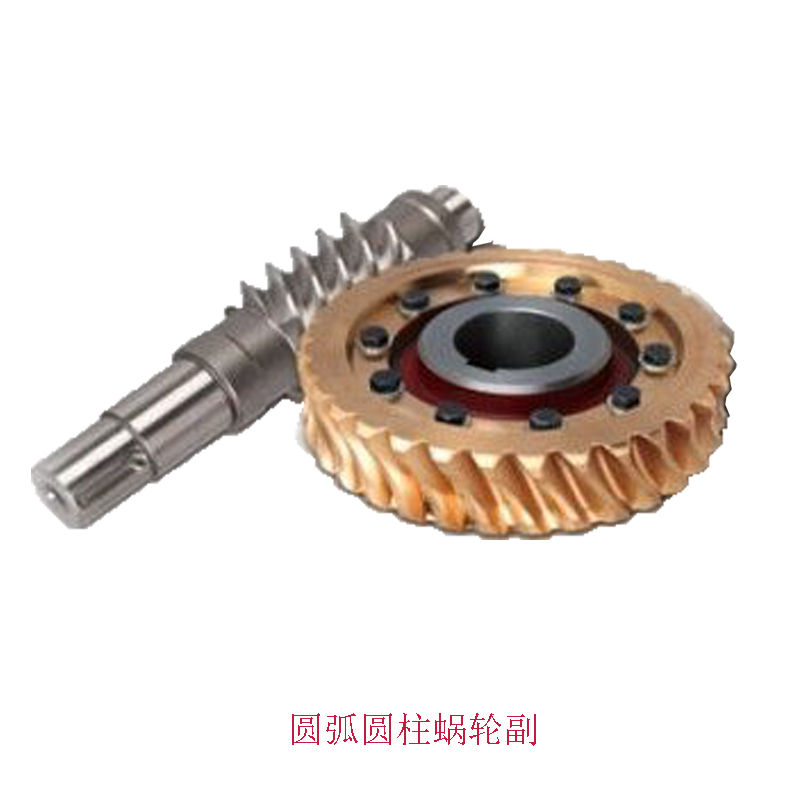

圓弧圓柱蝸輪副：

            圓弧圓柱蝸桿(ZC)傳動是一種新型圓柱蝸桿傳動。圓弧圓柱蝸桿傳動與普通圓柱蝸桿傳動相比,具有承載能力大、傳動效率高、設計靈活等優點。ZC 1蝸桿傳動又稱尼曼蝸桿傳動,是西德“C-AVEX”減速器的一種蝸桿。這種類型的蝸桿是由軸截面為圓弧的圓盤砂輪包絡成形。

          ZC型圓弧圓柱蝸桿傳動和普通圓柱蝸桿傳動相似，只是齒廓形狀有所區別。這種蝸桿的螺旋面是用刃邊為凸圓弧形的刀具切制的，而蝸輪是用范成法制造的。在中間平面(即蝸桿軸線和蝸桿副連心線所在的平面)上，蝸桿的齒廓為凹弧，而與之相配的蝸輪的齒廓則為凸弧形。所以，圓弧圓柱蝸桿傳動是一種凹凸弧齒廓相嚙合的傳動，也是一種線接觸的嚙合傳動。其主要特點為:效率高，一般可達90%以上；承載能力高，一般可較普通圓柱蝸桿傳動高出50%～150%；體積小；質量小；結構緊湊。這種傳動已廣泛應用到冶金、礦山、化工、建筑、起重等機械設備的減速機構中。
